煤气草莓视频免费观看由草莓视频黄污股份为您整理，欢迎阅读了解。
一、产品概述
煤气草莓视频免费观看主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。煤气草莓视频免费观看采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
二、工作原理
煤气草莓视频免费观看的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。

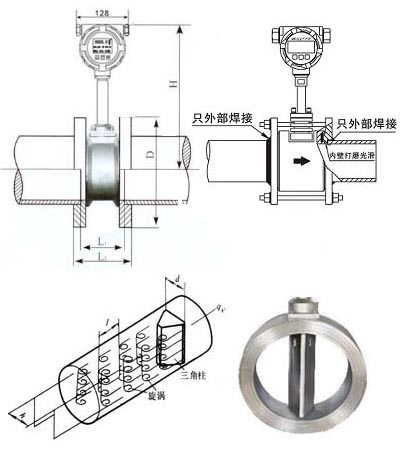

草莓视频免费观看流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体，当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡，即“涡街”。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。
f=(sr*V)/d
式中:
ｆ── 柱体侧旋涡分离的频率(Ｈｚ);
Ｖ── 柱侧流速(ｍ/ｓ);
ｄ── 柱体迎流面宽度(ｍ);
Ｓr ── 斯特劳哈尔数。是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。
三、流量范围表
表1、液体与气体(单位：m3/h)
|
通径 （DN） |
液体流量范围 （m3/h） |
输出频率范围 （Hz） |
气体流量范围 （m3/h） |
输出频率范围 （Hz） |
|
15 |
1.2～6.2 |
90～900 |
5～25 |
265～2640 |
|
20 |
1.5～10 |
40～396 |
8～50 |
218～1982 |
|
25 |
1.6～16 |
32～325 |
10～70 |
172～1420 |
|
32 |
2～20 |
20～250 |
15～150 |
130～1350 |
|
40 |
2.5～25 |
13～130 |
22～220 |
115～1147 |
|
50 |
3.5～35 |
9～93 |
36～320 |
96～854 |
|
65 |
6～60 |
8～82 |
50～480 |
61～583 |
|
80 |
10～100 |
6～65 |
70～640 |
45～417 |
|
100 |
15～150 |
5～50 |
130～1100 |
43～367 |
|
125 |
25～250 |
5～47 |
200～1700 |
33～290 |
|
150 |
40～400 |
4～40 |
280～2240 |
27～221 |
|
200 |
80～800 |
3～33 |
580～4960 |
24～207 |
|
250 |
140～1400 |
3～26 |
970～8000 |
20～171 |
|
300 |
200～2000 |
2～22 |
1380～11000 |
17～136 |
|
通径 （DN） |
L （mm） |
H （mm） |
 |
|||||||||
|
10 |
66 |
360 |
||||||||||
|
15 |
66 |
360 |
||||||||||
|
20 |
66 |
360 |
||||||||||
|
25 |
66 |
360 |
||||||||||
|
32 |
66 |
365 |
||||||||||
|
40 |
80 |
370 |
||||||||||
|
50 |
80 |
375 |
||||||||||
|
65 |
93 |
383 |
||||||||||
|
80 |
100 |
390 |
||||||||||
|
100 |
125 |
400 |
||||||||||
|
125 |
145 |
470 |
||||||||||
|
150 |
165 |
500 |
||||||||||
|
200 |
196 |
580 |
||||||||||
|
250 |
235 |
650 |
||||||||||
|
300 |
255 |
700 |
||||||||||
|
五、安装示意图 |
||||||||||||
|
注意事项 |
图例 |
|||||||||||
|
1.扩管的安装 对于小口径大流量，必须扩管安装，同时保证草莓视频免费观看的前直管段≥15D，后直管段≥5D |
|
|||||||||||
|
2.缩管的安装 对于大口径小流量，必须缩管安装，同时保证草莓视频免费观看的前直管段≥15D，后直管段≥5D |
|
|||||||||||
|
3.弯管的安装 如果草莓视频免费观看的前端有90°弯头或T型接头，要保证草莓视频免费观看的前直管段≥15D，后直管段≥5D |
|
|||||||||||
|
4.同一平面两个弯管的安装 如果草莓视频免费观看的前端有两个90°弯头，要保证草莓视频免费观看的前直管段≥20D，后直管段≥5D |
|
|||||||||||
|
5.不同平面两个弯管的安装 如果草莓视频免费观看的前端有两个90°弯头，要保证草莓视频免费观看的前直管段≥25D，后直管段≥5D |
|
|||||||||||
|
6.调节阀的安装 如果草莓视频免费观看前后需要安装调节阀，要保证草莓视频免费观看的前直管段≥25D，后直管段≥5D |
 |
|||||||||||
|
l六、产品选型表 |
||||||||||||
|
RL-LUGB |
煤气草莓视频免费观看 |
|||||||||||
|
口径 （mm） |
10 |
DN10~DN50 (法兰式、卡箍式、螺纹式、对夹式） |
||||||||||
|
50 |
DN50~DN150 (对夹式、法兰式） |
|||||||||||
|
100 |
DN100~DN300（法兰式、对夹式） |
|||||||||||
|
300 |
DN300以上为插入式 |
|||||||||||
|
安装方式 |
B |
对夹式 |
||||||||||
|
L |
法兰连接式 |
|||||||||||
|
C |
插入式 |
|||||||||||
|
补偿方式 |
无 |
无补偿 |
||||||||||
|
BC |
温度压力补偿 |
|||||||||||
|
W |
单温度补偿 |
|||||||||||
|
Y |
单压力补偿 |
|||||||||||
|
测量介质 |
Y |
液体 |
||||||||||
|
Q |
气体 |
|||||||||||
|
Z |
蒸汽 |
|||||||||||
|
温度范围 |
T1 |
常温型（120℃以下） |
||||||||||
|
T2 |
高温型（250℃以下） |
|||||||||||
|
压力等级 |
P1 |
常压～1.6MPa |
||||||||||
|
P2 |
2.5MPa |
|||||||||||
|
P3 |
4.0MPa |
|||||||||||
|
本体材质 |
A |
碳钢 |
||||||||||
|
B |
304不锈钢 |
|||||||||||
|
C |
316不锈钢 |
|||||||||||
|
供电方式 |
D |
两线制DC24V 4～20mA |
||||||||||
|
H |
两线制DC24V 4～20mA+HART协议 |
|||||||||||
|
C |
电池供电 |
|||||||||||
|
附加选项 |
R |
RS485 MODBUS通讯协议 |
||||||||||
|
M |
脉冲输出 |
|||||||||||
|
B |
防爆（ExII CT6） |
|||||||||||
草莓视频黄污是优质涡轮草莓视频免费观看电磁草莓视频免费观看厂家，期待为您服务。以上就是煤气草莓视频免费观看全文内容。
